Đối tác đáng tin cậy của bạn trong kết nối FTTX .
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| ứng dụng: | Mạng FTTH FTTB FTTX | Mất mát trở lại: | SM> 60dB MM> 30dB |
|---|---|---|---|
| Chiều dài cáp: | 1m hoặc tùy chỉnh | Mất chèn: | .70,7dB |

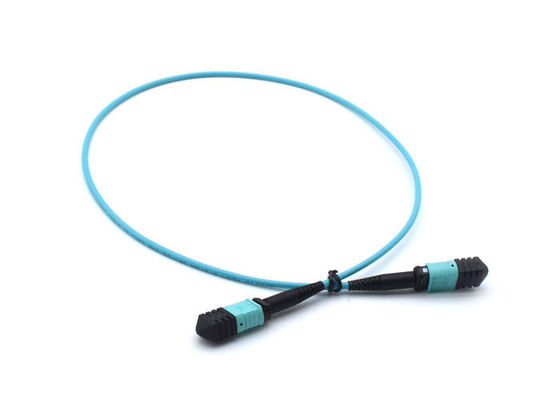

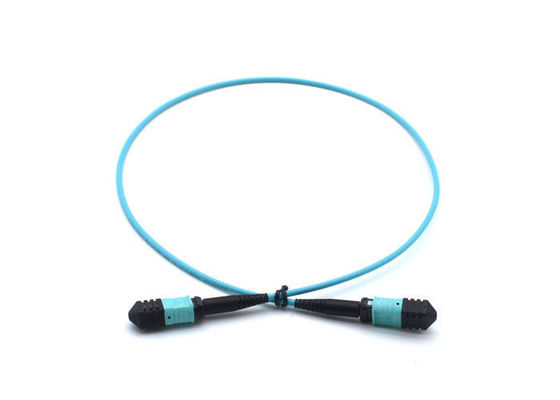

| Tên: | cáp quang MPO patchcord | Nhiệt độ hoạt động: | -40 ~ 75oC |
| Điểm nổi bật: | mpo mtp patch cord,duplex fiber optic patch cord |
||
1. Các tính năng:
Tuân thủ theo tiêu chuẩn IEC61754-7 & GR-1435-CORE.
Thiết kế mô-đun, cấu trúc khóa cắm, dễ dàng kiểm tra, Cài đặt, gỡ bỏ và điều chỉnh.
Thông thường, các đầu nối MTP / MPO đơn thường có thể chứa 12 sợi trở lên,
Không gian đấu dây có chiều cao 1U có thể chứa tới 96 LC, Phần.
Tiết kiệm không gian tủ và giá đỡ, quản lý cáp dễ dàng
Các loại sợi, cáp có sẵn, để đáp ứng nhu cầu khách hàng khác nhau.
Có thể lựa chọn nam, nữ. Định vị chính xác với bộ chuyển đổi được kết nối qua
Chức năng định vị pin-pin, độ ổn định cao.
Ferrule đa lõi, kích thước nhỏ, tốc độ cao và dung lượng cao để đáp ứng nhu cầu quang học
hệ thống thông tin sợi và hệ thống dây kết nối mật độ cao hiệu quả cao.
Đối với cơ sở hạ tầng mạng trong tương lai, có khả năng mở rộng cao, hỗ trợ Ethernet và Kênh sợi quang
yêu cầu 10 / 100-1Gbps.
2. MPO / MTP t ype:
| nam (có Pin), nữ (không có Pin) | |
| Loại Ferrule | SM tiêu chuẩn, SM tổn thất thấp; MM tiêu chuẩn, MM tổn thất thấp |
| Lõi sợi | 4 lõi, 8 lõi, 12 lõi, 24 lõi |
| Màu nhà ở | Xanh lá cây (SM), Màu be (MM), Vàng (SM Thấp mất), Xanh lam (OM3 50/125) |
| Cách đánh bóng | PC, APC |
| Loại cáp | Cáp Ribbon, Sợi Ribbon, Cáp Mini 3.0mm (250um12F, 24F), cáp 0.9mm |
3. Yêu cầu của MPO / MTP t est
a. Yêu cầu kết thúc:
| 400 X | Mô tả khuyết điểm | Cho phép số lượng | |
| Chất xơ (9um, 50um, 62,5um) | Vết xước trắng | ≤3um | Không giới hạn |
| Nơi | ≤2um | 5 CÁI | |
| Khiếm khuyết | / | Không cho phép | |
| Tấm ốp (62,5-125um) | Vết xước trắng | ≤3um | Không giới hạn |
| ≤5um | 1 chiếc | ||
| Vết xước đen | ≤3um | 2 CÁI | |
| Đốm đen | ≤2um | Không giới hạn | |
| ≤5um | 3 CHIẾC | ||
| Khiếm khuyết | ≤2um | Xung quanh không giới hạn | |
| ≤15um | Tổng chiều dài nhỏ hơn chiều dài cạnh 1/4 | ||
| Vòng nhựa | / | Không giới hạn | |
b. Hiệu suất:
| MPO / MTP | Tiêu chuẩn SM | SM ferrule mất thấp | Tiêu chuẩn MM | MM ferrule mất thấp | |
| Mất IL | Điển hình | 0,35dB | 0,20dB | 0,35dB | 0,20dB |
| Tối đa | 0,75dB | 0,35dB | 0,65dB | 0,35dB | |
| RL | APC≥50dB | 25dB | 35dB | ||
| PC 40dB | |||||
| Lặp lại | .300.30dB (Cắm hơn 500 lần) | 0,30dB (Cắm hơn 1000 lần) | |||
| Khả năng thay thế lẫn nhau | ≤0.30dB (Với một đầu nối phù hợp) | ||||
| Sức căng | .300.30dB (Độ căng tối đa 66N) | ||||
| Sốc | .300.30dB (10 ~ 55Hz) | ||||
| Phạm vi nhiệt độ | -40 ° C ~ + 75 ° C | ||||
c. Các chỉ số can thiệp:
| Đầu nối MPO / MTP | Kiểm tra kích thước 3D |
| Bán kính cong | X ≥2000mm, Y ≥50mm |
| Chiều cao sợi | 1000 ~ 4000nm |
| Góc nhìn cuối | X ± 0,3 °, Y ± 0,3 ° |
| Lõi nhúng | ± 300nm |
d. Dung sai chiều dài:
| Chiều dài (M) | Lòng khoan dung |
| ≤10 | + 10CM |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
4. Ứng dụng:
Viễn thông
Mạng máy tính
Mạng CATV
Chấm dứt thiết bị hoạt động
